Analyse granulométrique à Orléans : tamisage en laboratoire & essai hydromètre

Le sous-sol orléanais, façonné par les alluvions anciennes et modernes de la Loire, présente une hétérogénéité granulométrique qui surprend même les bureaux d’études expérimentés. La proximité du fleuve génère des alternances de sables propres, de limons de débordement et de lentilles argileuses sur des épaisseurs variables : le risque de tassements différentiels ou de difficultés de compactage devient alors bien réel si la courbe granulométrique n’est pas caractérisée avec précision. À Orléans, notre laboratoire réalise l’analyse granulométrique par tamisage à sec et par voie humide, complétée par l’essai au densimètre hydromètre pour les fractions fines inférieures à 80 µm, conformément aux séries NF EN ISO 17892. Le rapport vous est remis sous cinq jours ouvrés, avec la courbe complète et le coefficient d’uniformité de Hazen exploitable immédiatement pour le dimensionnement des filtres, des drains ou des couches de forme.

Une courbe granulométrique mal définie dans les sables ligériens peut masquer un défaut d’étanchéité : l’essai hydromètre lève l’incertitude sur les fractions fines.

Nos domaines de service

Méthodologie et portée

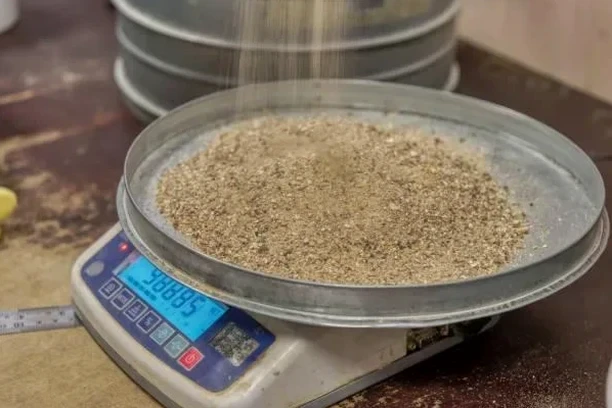

Avec plus de 117 000 habitants, l’agglomération orléanaise conjugue réhabilitation de friches industrielles en bord de Loire et extensions pavillonnaires sur les plateaux de Beauce. Ces deux contextes exigent une connaissance fine de la texture du sol : en zone inondable, la teneur en limons conditionne la stabilité des remblais ; sur le calcaire de Beauce, les argiles de décalcification perturbent la portance. Notre procédure combine le tamisage sur colonne normalisée AFNOR (mailles de 80 mm à 80 µm) pour les sables et graviers, puis l’essai hydromètre selon la norme NF P94-057 pour les particules inférieures à 80 µm. Chaque échantillon passe par une double vérification : pesée hydrostatique pour validation de la masse volumique, et contrôle de la dispersion au défloculant. Les résultats sont livrés avec la classification GTR et le fuseau de spécification adapté aux matériaux de la région Centre-Val de Loire.

Analyse granulométrique à Orléans : tamisage en laboratoire & essai hydromètre — Image technique — Orleans

Particularités du site

La reconstruction d’Orléans après les bombardements de 1940 a engendré une mosaïque de remblais anthropiques dans le centre-ville, souvent de nature hétérogène et mal compactée. Aujourd’hui, tout projet de fondation ou de voirie sur ces terrains s’expose à des refus de compactage ou à des venues d’eau si la granulométrie n’a pas été vérifiée au préalable. Le cas typique est celui du promoteur qui découvre, en cours de terrassement, une poche de sable lâche non détectée : l’analyse granulométrique en laboratoire aurait révélé une courbe discontinue, typique des matériaux de remblai, et permis d’anticiper un traitement par substitution ou compactage dynamique. Le risque est d’autant plus marqué à Orléans que la nappe alluviale de la Loire est sub-affleurante dans les quartiers bas : un sol mal gradué, trop perméable ou au contraire trop argileux, peut compromettre les systèmes de drainage périphérique et générer des sinistres à répétition après les crues hivernales.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Cadre normatif

NF EN ISO 17892-4:2018 – Détermination de la distribution granulométrique des sols, NF P94-057 – Analyse granulométrique par sédimentation (méthode densimètre), NF P11-300 – Classification des matériaux utilisables en remblais et couches de forme (GTR)

Données techniques

Paramètre	Valeur typique
Norme de référence	NF EN ISO 17892-4:2018 – granulométrie par tamisage et sédimentométrie
Plage granulométrique	80 mm à 2 µm – couverture complète graviers, sables, silts et argiles
Méthode de tamisage	Tamisage à sec et par lavage sous eau (séparation à 80 µm)
Essai hydromètre	Densimètre 152H conforme NF P94-057 – 24 heures de lectures
Coefficient d’uniformité Cu	Calculé selon la norme avec d10, d30, d60 issus de la courbe
Délai standard Orléans	5 jours ouvrés – possibilité de traitement express en 48h avec supplément
Classification fournie	GTR (NF P11-300) et USCS-LCPC – double classification systématique

Questions et réponses

Quel est le coût d’une analyse granulométrique complète avec hydromètre à Orléans ?

Le prix unitaire se situe entre 100 € et 150 € HT par échantillon, tamisage et essai hydromètre inclus. Ce tarif couvre la totalité de la procédure : préparation de l’échantillon, tamisage à sec et par lavage, essai au densimètre sur 24 heures, tracé de la courbe granulométrique et calcul des coefficients d’uniformité. Des remises sont appliquées à partir de cinq échantillons sur un même projet. Le délai standard de remise du rapport est de cinq jours ouvrés.

Quelle norme régit l’essai granulométrique en laboratoire en France ?

L’analyse granulométrique est encadrée par la norme NF EN ISO 17892-4:2018 pour le tamisage des particules de dimensions supérieures à 80 µm. Pour les fractions fines, la sédimentométrie par densimètre est réalisée conformément à la norme NF P94-057. La classification des sols est ensuite établie selon le GTR (NF P11-300) et, si le projet l’exige, selon la classification USCS-LCPC. Notre laboratoire maintient une accréditation Cofrac pour ces essais, garantissant la traçabilité métrologique complète.

Dans quels cas l’essai hydromètre est-il indispensable pour un projet à Orléans ?

L’essai hydromètre devient obligatoire dès que la fraction passant à 80 µm dépasse 10 % de la masse totale de l’échantillon, ce qui est fréquent dans les limons de débordement de la Loire et les argiles de décalcification du plateau de Beauce. Sans cette analyse, vous ne pouvez pas déterminer la proportion réelle d’argile, paramètre critique pour estimer le potentiel de retrait-gonflement, la sensibilité au gel et la perméabilité du sol. Dans les projets de bassin d’infiltration ou de tranchée drainante, l’essai hydromètre fournit la courbe complète nécessaire au dimensionnement des géotextiles filtrants.
