Conception d'isolation sismique à la base à Orleans : analyse par éléments finis

Sous-estimer la sismicité en région Centre-Val de Loire est une erreur de conception courante. Orleans se trouve dans une zone de sismicité faible (zone 2), mais les sols alluviaux de la Loire amplifient les ondes sismiques. Une étude d'isolation sismique à la base ne se limite pas à poser des appuis en élastomère. Nous modélisons la superstructure et l'interaction sol-structure avec un spectre de réponse réel, pas un spectre forfaitaire. L'Eurocode 8 (NF EN 1998-1) exige cette rigueur pour les bâtiments de catégorie III et IV. Avant d'arrêter le type d'isolateur, nous croisons la stratigraphie locale avec un essai CPT pour caler le module de cisaillement Gmax sur chaque horizon identifié. Le zonage sismique national est un point de départ, pas une fin en soi.

L'isolation sismique à la base à Orleans doit filtrer 80 % de l'accélération spectrale pour que la superstructure reste en comportement quasi-élastique.

Nos domaines de service

Méthodologie et portée

Les alluvions modernes de la Loire, très présentes à Orleans, imposent une vigilance particulière. Nous voyons souvent des projets où l'on plaque un coefficient de comportement q sans vérifier la déformée modale. La conception d'isolation sismique à la base implique de décaler la période fondamentale de la structure hors de la plage d'amplification du site. Pour cela, nous utilisons des isolateurs à noyau de plomb (LRB) ou des appuis à friction pendulaire (FPS), choisis selon l'effort normal et le déplacement cible. Un essai de perméabilité in situ est souvent nécessaire en amont, car la nappe alluviale d'Orleans fluctue de 2 à 4 mètres et modifie la réponse dynamique du massif. Le rapport intègre la rigidité effective, l'amortissement équivalent et la vérification au vent avant plastification.

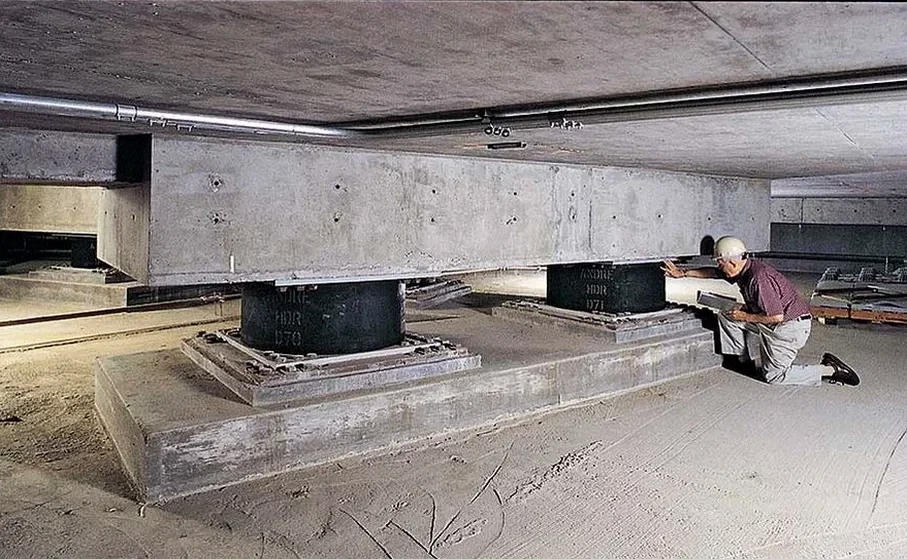

Conception d'isolation sismique à la base à Orleans : analyse par éléments finis — Image technique — Orleans

Particularités du site

Les sables et limons d'Orleans présentent un potentiel de tassement différentiel sous chargement cyclique. Sans isolation parasismique, une structure rigide fondée sur semelles subit des déformations incompatibles avec les éléments non structuraux. Nous avons relevé des accélérations résiduelles de 0,08 g au niveau du bedrock calcaire à 15 mètres de profondeur, amplifiées à 0,18 g en surface par les argiles organiques de Sologne. Un mauvais calage du coefficient d'amortissement dans le modèle EF conduit à un surdimensionnement onéreux, ou pire, à un sous-dimensionnement dangereux. Le pic d'accélération au rocher (PGA) n'est pas l'indicateur pertinent : c'est le déplacement spectral Sd qui gouverne la conception d'isolation sismique à la base. Ignorer cette donnée expose le maître d'ouvrage à des dégâts structurels bien supérieurs au coût de l'étude initiale.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Cadre normatif

NF EN 1998-1 (Eurocode 8) – Calcul sismique des structures, NF EN 15129 – Dispositifs antisismiques, Arrêté du 22 octobre 2010 – Zonage sismique France

Données techniques

Paramètre	Valeur typique
Zone de sismicité (Orleans)	Zone 2 (aléa faible) – agR = 0,7 m/s²
Sol de référence	Alluvions Fz (sables + limons) – Classe C/E
Types d'isolateurs	LRB (noyau plomb) / HDRB / FPS pendulaire
Amortissement équivalent cible	15 à 30 % mode fondamental
Norme de dimensionnement	NF EN 1998-1 / NF EN 15129
Déplacement max sous séisme (dbd)	≤ 200 mm pour bâtiments courants
Essai de qualification (prototype)	Selon série NF EN 15129, annexe B
Rapport d'étude livré	Analyse modale + notes de calcul + plans FE

Questions et réponses

Quelle est la sismicité réelle à prendre en compte à Orleans ?

Orleans est classée en zone 2 (faible), mais la présence d'alluvions épaisses impose une étude de site spécifique. L'accélération de référence agR est de 0,7 m/s², avec un coefficient de sol S pouvant atteindre 1,8 sur les argiles molles, ce qui double l'accélération de calcul.

Quelle norme régit les appuis parasismiques en France ?

La norme NF EN 15129 harmonisée avec le marquage CE est la référence. Elle définit les tolérances de fabrication, les propriétés mécaniques à spécifier, et les essais de type à réaliser pour chaque famille d'isolateur.

Combien coûte une conception d'isolation sismique à la base à Orleans ?

Le budget pour une étude complète, incluant analyse modale, prédimensionnement des isolateurs et rapport de calcul, se situe entre €3.550 et €6.560. Le coût varie selon le nombre d'appuis, la complexité géométrique du bâtiment et la nécessité d'une analyse temporelle non-linéaire.

Quels essais géotechniques sont nécessaires avant l'isolation ?

Nous prescrivons a minima un essai CPT pour le module de cisaillement, couplé à un profil MASW pour la vitesse des ondes Vs30 et un essai de laboratoire triaxial cyclique pour la courbe G/Gmax de chaque horizon.
