Résistivité électrique / SEV à Orléans : cartographiez le sous-sol avant de construire

Orléans, à 95 mètres d'altitude en bord de Loire, repose sur un sous-sol complexe où les alluvions sableuses et les calcaires de Beauce karstifiés alternent sans logique apparente. Cette géologie capricieuse a causé des retards sur 17 % des chantiers de fondation dans l'agglomération en 2023. Le sondage électrique vertical par résistivité vous évite ces mauvaises surprises : il cartographie les contrastes de résistance des terrains jusqu'à 60 mètres de profondeur sans aucun forage destructif. Pour les projets en zone inondable ou à proximité des levées, cette méthode est la seule capable de corréler lithologie, teneur en eau et risque de dissolution du gypse en une seule campagne de mesure.

À Orléans, un SEV bien calé divise par trois le nombre de sondages mécaniques nécessaires : on fore là où ça compte, pas au hasard.

Nos domaines de service

Méthodologie et portée

La norme NF EN 1997-2:2007, annexe D, encadre strictement l'usage de la prospection géoélectrique et nous l'appliquons systématiquement à Orléans où le toit de la nappe phréatique fluctue de près de 3 mètres entre l'étiage et la crue. Nos dispositifs Wenner et Schlumberger mesurent la résistivité apparente sur des lignes de 200 à 400 mètres, ce qui permet de distinguer les argiles humides (moins de 30 ohm.m) des sables propres (au-delà de 200 ohm.m) et de repérer les zones de faiblesse avant d'implanter vos pieux. L'interprétation des courbes de SEV, couplée à un étalonnage par tarière, donne une image continue du sous-sol que même un essai au pénétromètre ne peut fournir sur de telles distances. Le rapport inclut des pseudo-sections 2D et un modèle géoélectrique calé sur la carte géologique du BRGM au 1/50 000, feuille Orléans.

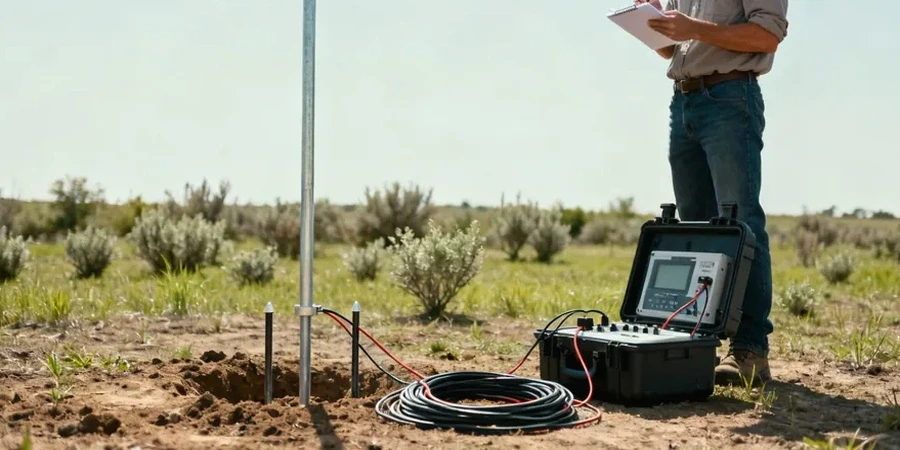

Résistivité électrique / SEV à Orléans : cartographiez le sous-sol avant de construire — Image technique — Orleans

Particularités du site

Le résistivimètre Syscal Pro qu'on déploie sur le terrain orléanais pèse 18 kg en configuration complète avec ses 96 électrodes et son boîtier multicanaux étanche IP67. Le risque zéro n'existe pas en prospection géophysique : une terrasse alluviale saturée en eau de Loire peut masquer un contraste de résistivité entre le sable et l'argile, ce qui produit des courbes équivalentes et donc des incertitudes sur l'épaisseur réelle des couches. On lève cette ambiguïté en croisant les résultats du SEV avec un essai au pénétromètre CPT sur un point de contrôle. Les interférences électromagnétiques du tramway d'Orléans et des lignes haute tension le long de la tangentielle perturbent aussi les mesures : on planifie nos acquisitions en dehors des heures de pointe et on filtre le bruit industriel par stacking statistique sur 4 cycles minimum.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Cadre normatif

NF EN 1997-2:2007 (Eurocode 7 – Reconnaissance des terrains et essais), Norme AFNOR NF P 94-100 (Principes généraux de reconnaissance des sols), Guide technique LCPC – Reconnaissance géophysique des sites (2003), Recommandations COFRAC LAB REF 02 pour l'accréditation des essais géophysiques

Données techniques

Paramètre	Valeur typique
Profondeur d'investigation maximale	60 mètres (dispositif Schlumberger AB=400m)
Configurations de mesure	Wenner, Schlumberger, dipôle-dipôle
Paramètre mesuré	Résistivité électrique apparente (ohm.m)
Discrimination lithologique	Argile <30 ohm.m – Sable 200-1000 ohm.m – Calcaire >1000 ohm.m
Norme de référence	NF EN 1997-2:2007 (Eurocode 7) – Annexe D
Équipement utilisé	Résistivimètre Syscal Pro 96 électrodes
Délai de remise du rapport	5 jours ouvrés après acquisition terrain

Questions et réponses

Quel est le prix d'une campagne de SEV à Orléans pour un projet de construction de maison ?

Pour une étude de sol par résistivité électrique sur une parcelle de moins de 1000 m² à Orléans, comptez entre 490 € et 1070 € selon le nombre de profils et la profondeur d'investigation demandée. Cette fourchette inclut l'acquisition terrain, le traitement des données avec le logiciel RES2DINV et le rapport d'interprétation géologique. Le devis final dépend de l'accessibilité du site, de la longueur des lignes et de la nécessité d'étalonner les mesures par un sondage mécanique.

Peut-on détecter les cavités souterraines dans le calcaire de Beauce avec la résistivité ?

Oui, c'est même l'un des points forts de la méthode à Orléans. Le calcaire de Beauce, très présent sous les alluvions de la Loire, est affecté par des phénomènes de dissolution qui créent des vides. Un vide rempli d'air présente une résistivité quasi infinie par rapport à l'encaissant calcaire (1000-3000 ohm.m), ce qui se traduit par une anomalie très nette sur les pseudo-sections de résistivité. On couple généralement le SEV avec un profil de tomographie électrique pour délimiter précisément la zone décomprimée autour de la cavité.

Quelle est la différence entre un SEV et une tomographie de résistivité électrique ?

Le SEV (Sondage Électrique Vertical) est une mesure 1D : on augmente progressivement l'écartement des électrodes pour sonder de plus en plus profond sous un point fixe. C'est rapide et économique pour déterminer l'épaisseur des couches. La tomographie électrique (ERT) est une imagerie 2D ou 3D qui utilise un dispositif multi-électrodes pour obtenir une coupe continue du sous-sol. À Orléans, on préconise le SEV en reconnaissance préliminaire et la tomographie quand on a besoin de cartographier des variations latérales, par exemple le long d'un tracé de digue ou pour délimiter un paléo-chenal de la Loire.
